Quand faire un forage dirigé :
Lorsque l'on veut passer une conduite dans le sol sans avoir recours à la tranchée, la solution de forage dirigé peut être intéressante.
Cette situation se produit généralement pour traverser des voies de circulation (voies ferrées, routes, canaux ... que l'on ne peut pas couper).
-
Principe :
Le tir pilote : la foreuse dirigée enfonce un tuyau dans le sol. Au bout de ce tuyau se touve le porte sonde possédant une tête en biais. Lorsque cette dernière est mise en rotation, la trajectoire du forage est rectiligne. Lorsque le porte sonde est poussé sans rotation de sa tête, la trajectoire prend une légère courbure. La foreuse dirigée peut indiquer le positionnement du porte sonde grâce aux informations transmises par un câble, voire par ultrasons.
L'alésage : une fois le tir pilote effectué, on remplace le porte sonde par un aléseur. Il a pour but d'augmenter le diamètre du forage. On peut effectuer plusieurs passages d'aléseurs de diamètres progressifs jusqu'à obtenir le diamètre voulu. Cependant, en règle générale, un seul passage suffit. On attache à cet aléseur la conduite à faire passer.
- Photos
du chantier :
Entreprise Coquart

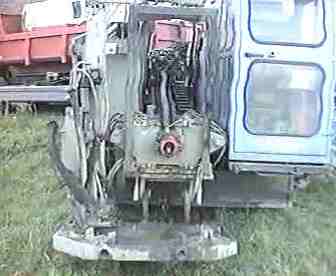

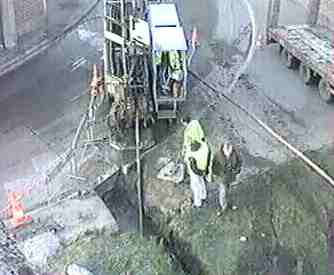

Foreuse dirigée vue de devant
Foreuse dirigée en action (rotation du tuyau)

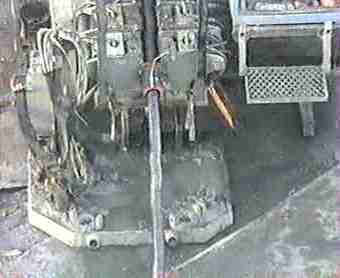

Foreuse dirigée en action (toujours bloquée par son socle)

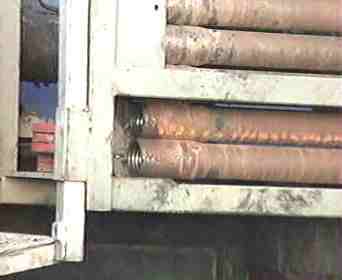

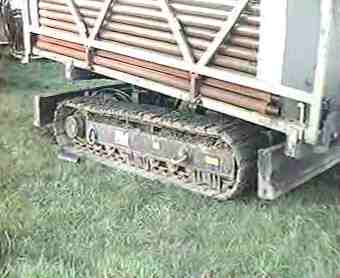

Stockage des tuyaux reliés au porte sonde
Tête des tuyaux

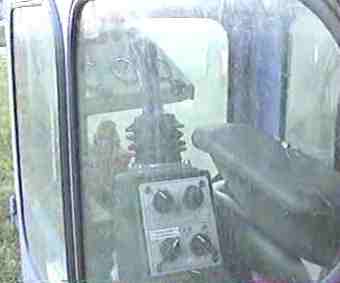

Cabine foreuse dirigée

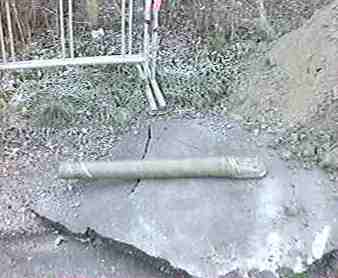

Porte sonde

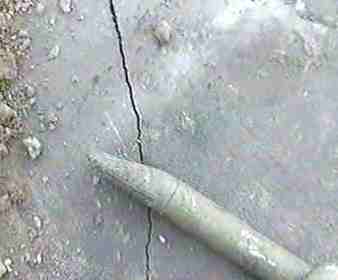

Tête en biais du porte sonde
Palette de la tête du porte sonde

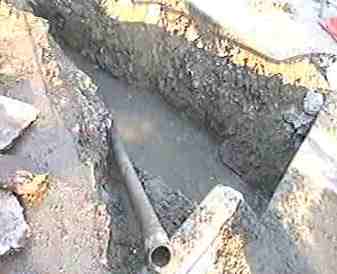

Sortie du tir pilote (porte sonde retiré)

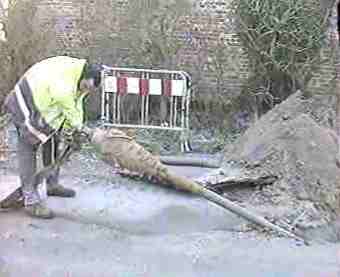

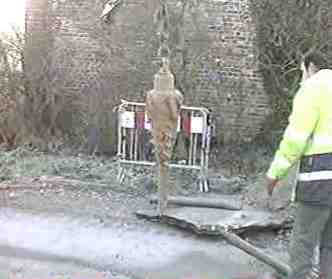

Amenée de l'aléseur
Fixation de l'aléseur

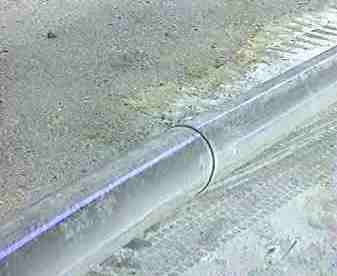

Soudage du tuyau d'AEP

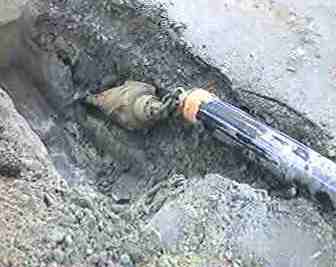

Fixation aléseur - tuyau AEP

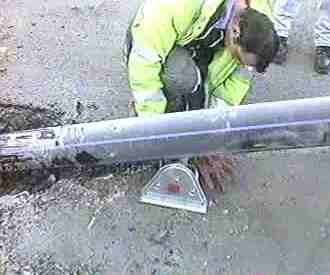

Galet pour ne pas abimer le tuyau
